●用途
重錘式水輪機進水液動球閥廣泛應用于高水頭的水電站中。工作時，閥門與水輪機配合，按照水力過渡過程原理，通過預設的啟閉程序，有效消除管路水錘，實現管路可靠截止，起到保護管路系統安全的作用。 ?安裝在水輪機蝸殼的進水口處，為機組停機檢修時提供可靠的安全的工作條件；在機組長時間停機時減少機組漏水量，開機時快速充水，使機組快速進入工作狀態；還可以防止機組飛逸事件。

●?結構特點

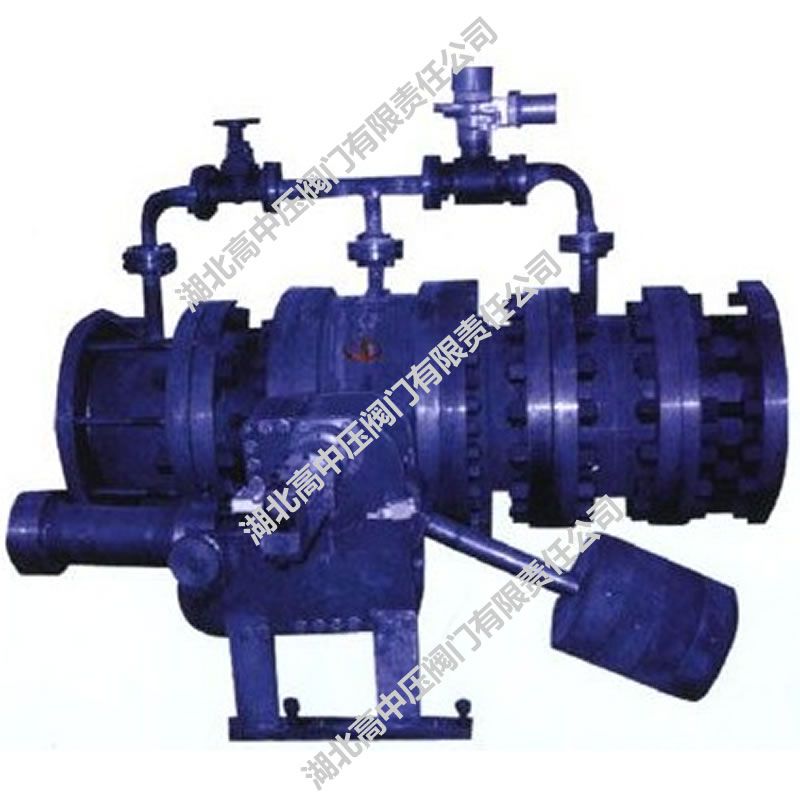

???本系列閥門由液控球閥、液壓站、智能電控箱（柜）、旁通管路系統、上游連接管、下游連接管、伸縮節、空氣閥、排水閥等主要部分組成。
???不需要動力而靠重錘的勢能自動關閥。
???本系列閥門，智能化程度高、功能齊全、性能穩定可靠，且流阻系數極小，全開時的流阻系數與管道相等。我公司并可根據用戶的特殊要求單獨進行設計，多方位滿足用戶對該類產品的需要。
電氣控制系統采用PLC智能控制，使電氣線路大大簡化，具有較強的故障自我診斷功能。可本地，遠程控制，受中控室及與水輪機聯動控制，自動化程度高，安全可靠，實現電站“少人值班和無人職守”的管理理念。?
液控系統采用重錘儲能，當水電站停電無電源時，重錘釋能，可實現緊急動水關閉球閥，為機組安全運行提供足夠的安全保證。
適用水頭范圍廣，可達到1000米以上水頭。
流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
采用雙密封環的活塞止水環結構，分上游檢修密封和下游工作密封。在環形閥芯的上下游密封位置均設置有密封環，通過液壓系統推動活塞止環與其壓緊，實現密封。正常關閉球閥時，下游工作密封關閉，順利止水，而在檢修或更換下游工作密封時，上游檢修密封關閉，并由機械鎖定裝置鎖定。
密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大，漏水量很小。
??閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。

●?工作原理
開閥：開啟旁通閥→壓差平衡→開啟主閥→關閉旁通閥
關閥：開啟旁通閥→關閉主閥→關閉旁通閥
開閥時，油泵電機啟動，油泵將壓力油輸入蓄能器至液壓系統額定壓力后停止。?
開啟旁通閥，介質通過旁通管路流向水輪機蝸殼，排氣閥排氣，待閥門前后壓差達到設定值時，進水液控球閥的開閥油缸動作，開啟進水液控球閥。進水液控球閥全開后，關閉旁通閥。
關閥時，開啟旁通閥，導通旁通管路。進水液控球閥的關閥油缸動作，關閉進水液控球閥。待液控球閥全關后，關閉旁通閥。 在開關閥過程中，運行程序已由聯動信號控制，進水液控球閥開關的行程時間可調節液壓回路上的調速閥實現。
